PTU — Електрогідравлічна перевантажувальна платформа з телескопічною апареллю (N)

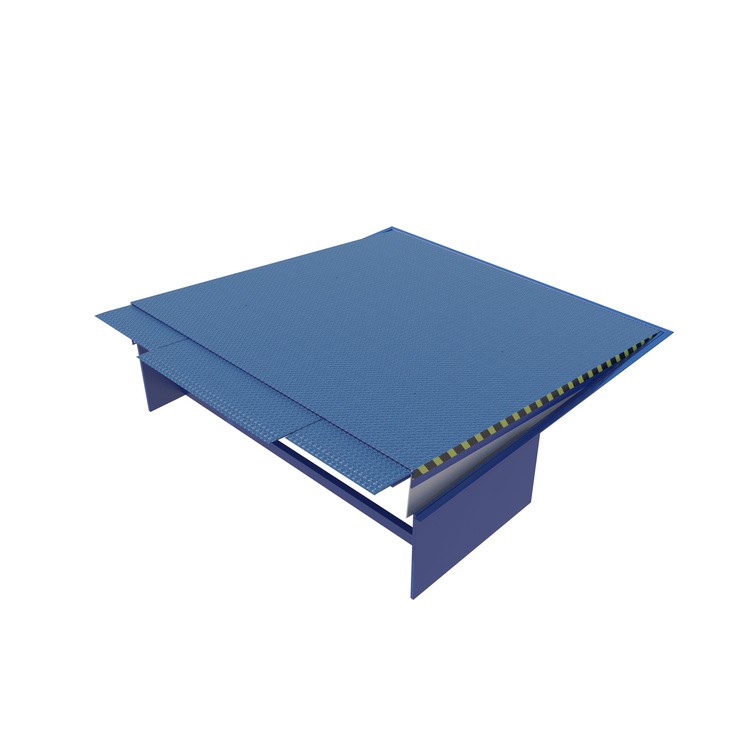

Електрогідравлічна перевантажувальна платформа PTU з сегментованою, телескопічною апареллю типу PTU є новою конструкцією з широкої гами продуктів фірми PROMStahl. Досконала якість цього пристрою є результатом 15 років досвіду в галузі конструювання і виготовлення перевантажувальних платформ. Запроектована з думкою про обслуговування різних транспортних засобів, які відзначаються конструкцією а також габаритами вантажної поверхні. Залежно від виду транспортного засобу (вантажний або транспортний засіб типу VAN), оператор за допомогою контрольної панелі встановлює відповідні положення. Для транспортних засобів типу VAN (з меншою вантажною шириною), ефективна ширина висувної телескопічної апарелі змінена до 1200mm.
Допустиме навантаження платформи в такому випадку 20kN. Завдяки спеціальній конструкції пристрою, тиск на обслуговуючий транспортний засіб типу VAN власною масою перевантажувальної платформи обмежений до 2kN. У разі перевантаження транспортних вантажних засобів, коли використовується повна ширина апарелі (1950mm), допустиме навантаження платформи виносить 60kN.
Платформа PTU є електрогідравлічним пристроєм, керованим електрично через контрольну панель, обладнану кнопками з графічними позначеннями. Під час перевантажувальних робіт платформа автоматично пристосовується до змін висоти вантажної поверхні транспортного засобу (плавне пристосування). Перевантажувальна платформа PTU поставляється разом з рамою і представляє собою компактну конструкцію, яка повністю, в одному монтажному кроці монтується на підготовленому місці. На місці монтажу не потрібно застосовувати додаткові опори.
Універсальність платформи PTU дозволяє значно економити фінансові кошти, завдяки можливості перевантаження транспортних засобів з диференційованою шириною і вантажопідйомністю, а також установка його разом з рамою в одному робочому підході. Перевантажувальна платформа PTU фірми PROMStahl виконує вимоги Європейської норми EN 1398, а також володіє декларацією автентичності CE.

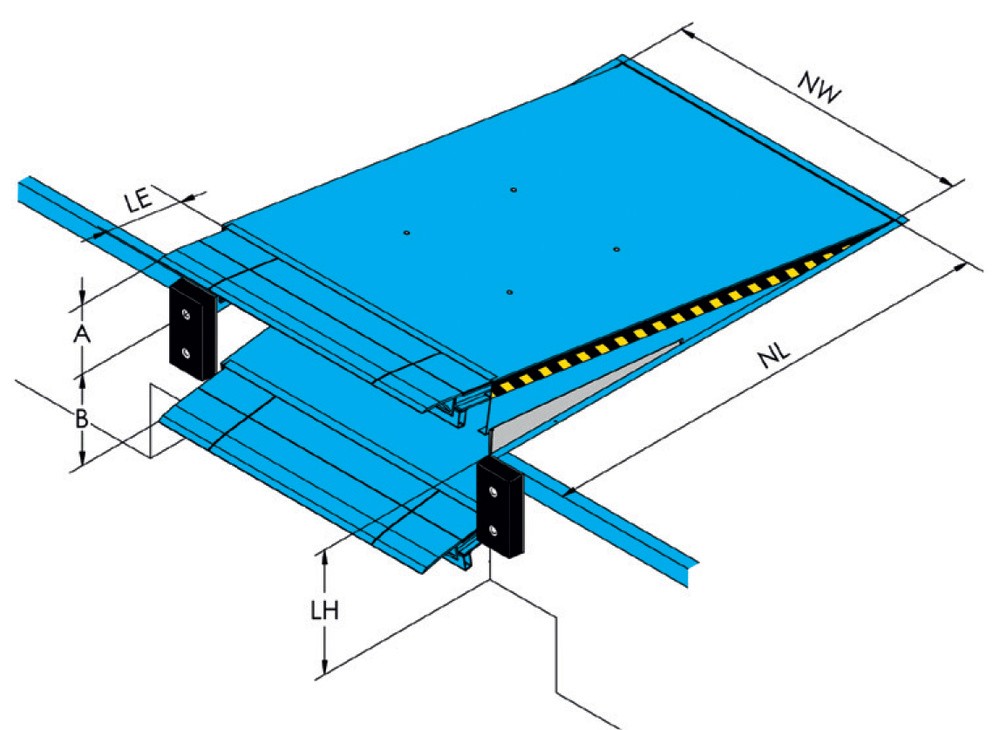

| Позначення | Назва | Параметр |
|---|---|---|
| Номінальна вантажопідйомність | 60/20 kN (6/2 т) | |
| NL | Номінальна довжина | 3000, 3500, 4000, 4500 мм |
| NW | Номінальна ширина | 2000 мм |
| LH | Номінальна висота | 800, 900, 950 мм |
| LE | Номінальна довжина апарелі | 500, 1000 мм |
| А | Діапазон роботи вище рівня | 0 — 600 мм |
| В | Діапазон роботи нижче рівня | 0 — 720 мм |
| Товщина верхньої плити платформи | рифлена плита 10 мм (10/12) | |
| Варіанти платформи | Антиковзаюче покриття, ущільнення EPDM | |
| Товщина плити апарелі | рифлена плита 13 мм (13/15) | |
| Опції апарелі | пряма апарель, збільшена фаска краю | |
| Рама під бетонування | монтаж бетонуванням (T) або зварюванням (W, F) | |
| Стандартний захист від корозії | піскоструминна обробка і фарбування 80 μm | |
| Кольори RAL | 5010, 7016 | |
| Як додаткова опція, захист від корозії | фарбування в колір з палітри RAL, фарбування 160 μm, гаряче оцинкування, дуплекс (гаряче оцинкування та фарбування) | |
| Потужність двигуна | 1,5 kW | |
| Електроживлення | 3 ~ 400 V, N, PE / 50 Hz / 16 A | |
| Клас герметичності системи управління | ІР54 або IP65 | |
| Стандартні функції системи управління | дві робочі кнопки, перемикач режимів роботи, головний вимикач, контактний провід датчика воріт, автоматичне повернення в початкове положення | |
| Додаткові опції системи управління | дисплей LCD, обслуговування упори під колесом, обслуговування сигнальних вогнів, управління пневматичним ущільненням, ручне управління пневматичним ущільненням, управління рулонним ущільнювачем, управління воротами PROM, обслуговування датчика транспортного засобу, сигнал уповільнення воріт | |
| Гідравлічна система | компактний гідравлічний блок встановлений під платформою, два циліндра підйому платформи, обладнані запобіжними клапанами, гідравлічний циліндр який висуває апарель | |
| Масло гідравлічне | Стандартне масло (від -20 ° C до + 60 ° С), масло низькотемпературне (від -30 ° C до + 60 ° С) масло біо (від -20 ° C до + 60 ° C) |
