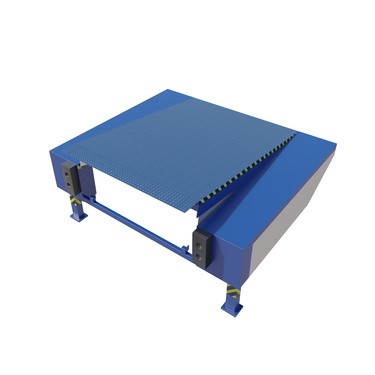

PAS — Зовнішня перевантажувальна рампа з вирівнювальною платформою з поворотною апареллю (N)
Перевантажувальна платформа з поворотною апареллю типу PS є новою конструкцією з широкої гами продуктів фірми PROMStahl. Досконала якість цього пристрою є результатом 15 років досвіду в галузі конструювання і виготовлення перевантажувальних платформ. Обслуговування електрогідравлічної платформи типу PS, відбувається за допомогою кнопок, поміщених в блоці управління.
Після підняття платформи пристрою до найвищого положення, настає автоматичне висування апарелі, яка спирається на вантажну поверхню вантажного автомобіля. Під час перевантаження платформа автоматично пристосовується до змін висоти вантажної поверхні транспортного засобу (плавне пристосування).
Перевантажувальна рампа PAS є оптимальним вибором в разі, коли виникає потреба добудовування перевантажувальної системи до будівлі. Вимагає це невеликої підготовки, а як наслідок, збільшується продуктивність процесу перевантаження.
Перевантажувальна рампа фірми PROMStahl є еластичним рішенням і може бути доставлена до фасаду будівлі під різними кутами (45 °, 60 °, 75 °, 90 °, 105 °, 120 °, 135 °). Дає це можливість оптимального використання вільних, іноді важкодоступних поверхонь та забезпечує якісне перевантаження. Сталеві частини рампи та платформи доступні у версії гарячого цинкування, а також фарбування.

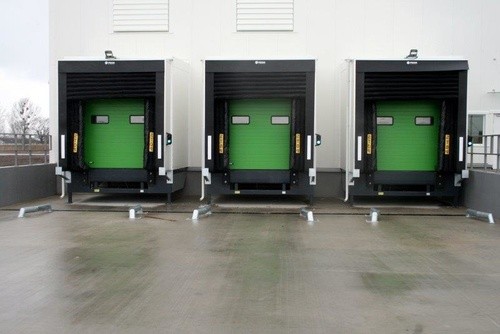

Доступна за бажанням замовника також перевантажувальна рампа з герметизатором, що в комплексі створюють повну перевантажувальну систему, яка легко підлаштовується до будівлі.
Допустиме навантаження рампи PAS відповідає навантаженню вилкового візка, з урахуванням найгіршого випадку навантаження. Перевантажувальна рампа PAS фірми PROMStahl виконує всі запити новітньої, Європейської норми EN 1398, також володіє сертифікатом CE. Додатково вона піддана добровільній сертифікації визнаним в усьому світі Німецьким Суспільством Технічного Нагляду TÜV, і отримала символ GS (Geprüfte Sicherheit), що підтверджує безпеку технічних пристроїв.

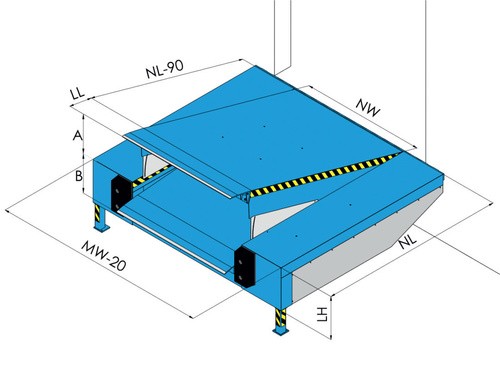

| Позначення | Назва | Параметр |
|---|---|---|
| Номінальна вантажопідйомність | 60 kN (6 т) | |
| NL | Номінальна довжина | 2000, 2450, 3000, 3500 мм |
| NW | Номінальна ширина | 2000, 2200 мм |
| LH | Номінальна висота | 700, 800 мм |
| LL | Номінальна довжина апарелі | 400, 500 мм |
| Товщина верхньої плити платформи | рифлена плита 6 мм (6/8) або по можливості 8 мм (8/10) | |
| Варіанти платформи | Антиковзаюче покриття, ізоляція, ущільнення EPDM | |
| Товщина плити апарелі | рифлена плита 13 мм (13/15) | |
| Опції апарелі | бічні зрізи, бічні сегменти, пряма апарель, збільшена фаска краю | |
| Рама під бетонування | монтаж за допомогою електро зварювання (A6) або анкерування з додатковими опорними ніжками (A8) | |
| Стандартний захист від корозії | піскоструминна обробка і фарбування 80 μm | |
| Кольори RAL | 5010, 7016 | |
| Як додаткова опція, захист від корозії | фарбування в колір з палітри RAL, фарбування 160 μm, гаряче оцинкування, дуплекс (гаряче оцинкування та фарбування) | |
| Потужність двигуна | 0,75 kW | |
| Електроживлення | 3 ~ 400 V, N, PE / 50 Hz / 16 A | |
| Клас герметичності системи управління | ІР65 | |
| Стандартні функції системи управління | одна робоча кнопка, головний вимикач, контактний провід датчика воріт | |
| Додаткові опції системи управління | кнопка автоматичного повернення в початкове положення, дисплей LCD, обслуговування упори під колесом, обслуговування сигнальних вогнів, управління пневматичним ущільненням, ручне управління пневматичним ущільненням, управління рулонним ущільнювачем, управління воротами PROM, обслуговування датчика транспортного засобу, сигнал уповільнення воріт | |
| Гідравлічна система | компактний гідравлічний блок встановлений під платформою, два циліндра підйому платформи, обладнані запобіжними клапанами, гідравлічний циліндр який висуває апарель | |
| Масло гідравлічне | Стандартне масло (від -20 ° C до + 60 ° С), масло низькотемпературне (від -30 ° C до + 60 ° С) масло біо (від -20 ° C до + 60 ° C) |
